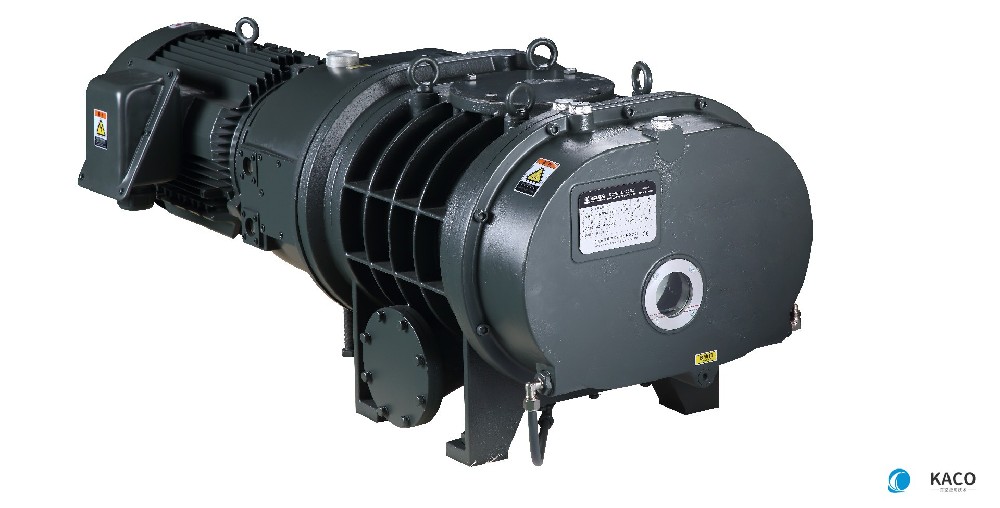

羅茨真空泵的構造

深化理解羅茨真空泵的構造，可以讓本人對羅茨泵愈加理解，從而在操作運用該設備時可以愈加得心應手。因而小編今天就來給大家分享一下其羅茨泵的構造學問，快一同來看看吧?！　?/p>

1、泵總體構造型式　　

羅茨真空泵的泵體的布置構造決議了泵的總體構造。目前國內外的羅茨泵總體構造大致有三種型式：　　

（1）立式構造的進、排氣口程度設置，裝配和銜接管路都比擬便當。但泵的重心較高，在高速運轉時穩定性差，故這種型式多用于小泵?！　?/p>

（2）臥式泵的進氣口在上，排氣口在下。有時為了真空系統管道裝置銜接便當，可將排氣口從程度方向接出，即進、排氣方向是互相垂直的。此時，排氣口能夠從左或右兩個方向啟齒，除接排氣管道一端外，另一端堵死或接旁通閥。這種泵構造重心低，高速運轉時穩定性好。普通大、中型泵多采用此種構造?！　?/p>

（3）泵的兩個轉子軸與程度面垂直裝置。這種構造裝配間隙容易控制，轉子裝配便當，泵占空中積小。但泵重心較高且齒輪拆裝不便，光滑機構也相對復雜?！　?/p>

2、泵的傳動方式　　

羅茨真空泵的兩個轉子是經過一對高精度齒輪來完成其相對同步運轉的。主動軸經過聯軸器與電機聯接。在傳動構造布置上主要有以下兩種：其一是電動機與齒輪放在轉子的同一側如圖。從動轉子由電動機端齒輪直接傳過去帶動，這樣主動轉子軸的改變變形小，則兩個轉子之間的間隙不會因主動軸的改變變形大而改動，故使轉子之間的間隙在運轉過程中平均.　

另一種是電動機和傳動齒輪分別裝在轉子兩側。這種方式使泵的整體構造勻稱，但主動軸改變變形較大。為保證轉子在運轉過程中的間隙平均，請求軸應有足夠的剛度，軸和轉子之間的聯接要緊固（目前已有轉子與軸焊或鑄成一體的構造）。這種構造拆裝都很便當，所以被普遍采用?！　?/p>

同時要想進步羅茨真空泵的工作效率，也能夠經過改良其構造方式來潛在性的進步效率，但要想如此就要先熟知羅茨泵的構造原理等等，從而才干在此根底上改良構造設計，使羅茨泵的效率變得更高?！　?/p>
